Ремонт BR55 (PIKO OLD TIMES)

[Ivan]

Александр, добрый день! У Роко у 50 и 52 всё по фен шую сделано - привод в паровозе на одну ось и в тендере на две.
С уважением,
Иван

[AlexK]

Приветствую, Иван!

Ну, был у них какой-то паровоз, с большим количеством ведущих осей и мотором в тендере, я просто плохо помню всю эту немчуру. Мож 44-й или 45-й. Я про эту шнягу тут же на форуме и читал, еще кто-то нахваливал этот идиотизм. Там, кажется, и на оси тендера привод был.

[Ivan]

Другой может быть, я другие роковские паровозы не разбирал. Хотя конечно это старые выпуски моделей, когда инженеры, как и Пиковские, искали наилучшие конструкции моделей. Хотя, если 55 ый был разработан в 60х, то их более свежие 86 е по памяти тоже этими шестернями увесили. Хотя
Хотя там могли исходить из того, что спарники пластиковые, и чтобы убрать с них усилия.
С уважением,
Иван

[tnt23]

Всем привет! Когда-то достался увечный BR55, принесли буквально с помойки. Кое-как был отремонтирован и даже некоторое время ездил, запинаясь. Наконец у бедняги отвалилась пайка светодиода во лбу, и дошли руки им заняться.

Вопрос по передним буферным фонарям: что с ними можно сделать в плане подсветки? в них вклеены странные граненые стекляшки, это штатные или результат прошлых протезирований?

Второй вопрос по куцему хвосту. Тендера на помойке не обнаружилось, что посоветуете в плане прикрыть тылы, и какие задние огни стоит поставить?

[Andrey_65]

Сообщение от tnt23

вклеены странные граненые стекляшки, это штатные

Штатные.

[BR95009]

Сообщение от tnt23

какие задние огни стоит поставить?

Да никакие. Надо просто его либо на полку пставить как раритет, либо обратно отнести. Самому ту такой лом достался. Катать их бесполезно рядом с современными моделями.

Обслужить, подкрасить и на полку. Или на опыты.

[tnt23]

Я его как раз для электроопытов и использую. Удобно потренироваться в переделке света. На полку ставить жирновато, это же треть всего парка - а так он же еще ездит.

[Ivan]

Сообщение от tnt23

Второй вопрос по куцему хвосту. Тендера на помойке не обнаружилось, что посоветуете в плане прикрыть тылы, и какие задние огни стоит поставить?

Тендер же от 55го использовался в стартовом наборе, наверное у всех он валялся или валяется, поэтому стоит поискать в более менее целом приличном состоянии без сколов.
С уважением,
Иван

[tnt23]

В рамках концепции "выкрасить и выбросить" удалось вытащить один из буферных фонарей для вивисекции. Камушек в нем оказался стеклянным (!). Вместо него нормально помещается светодиод размера 0603, нужно только выбрать лишний пластик на дне ниши.

Светодиод поставил желтый, и залил ПВА, как у кого-то здесь видел. После высыхания клей дал усадку и желтая линза светодиода проступила, надо будет вторично капнуть клеем, чтобы получилась чуть выпуклая поверхность.

Еще вопрос - зачем нужны прямоугольные отверстия в корпусе позади буферных фонарей?

[мистер И.К.С.]

Сообщение от tnt23

зачем нужны прямоугольные отверстия в корпусе позади буферных фонарей?

для уменьшения веса

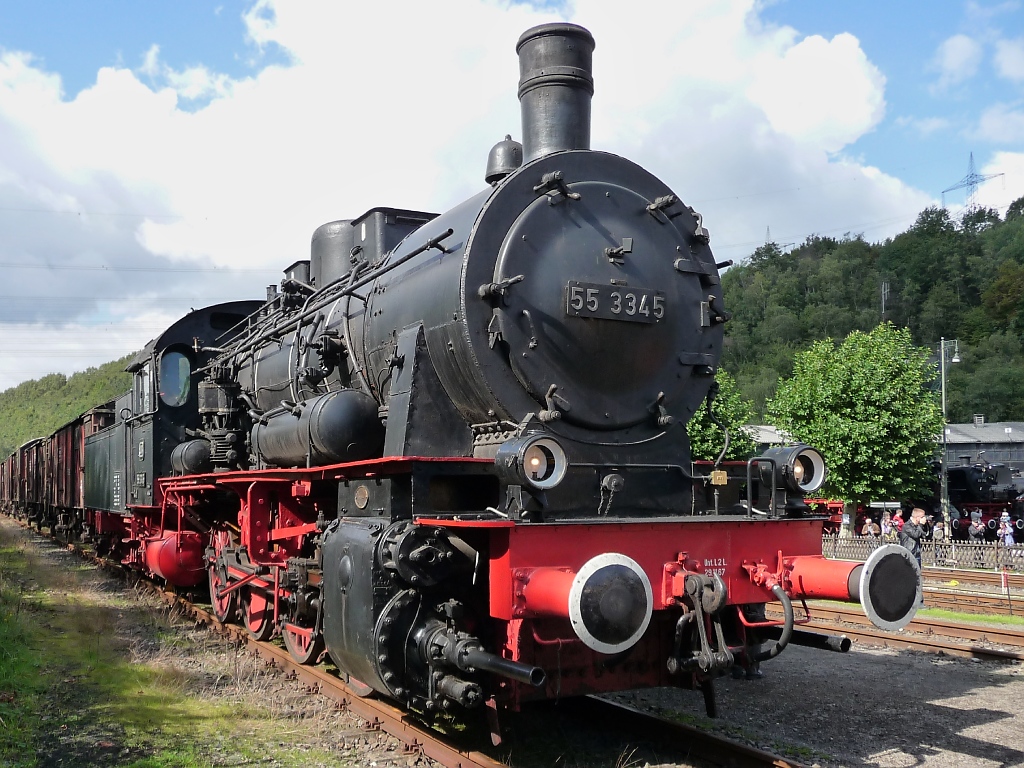

https://www.bahnbilder.de/1024/vor-e...and-455730.jpg

[helg69]

Я для освещения такого паровоза использовал китайскую микрогирлянду "роса". Там светодиоды уже распаяны на провода и залиты прозрачным пластиком, который легко обтачивается надфилем. Оказалось у нас проще и дешевле (в пересчёте на количество диодов) купить готовую гирлянду на 20 диодов тёплого белого цвета, чем искать их по отдельности.

[tnt23]

helg69, поделитесь фото самой микрогирлянды, и что получилось в результате?

[helg69]

Гирлянда выглядит так. И подходит, так-же, для всяких фонарей и прочего освещения. https://www.chipdip.ru/product0/8001...uggest_product Фото своих экспериментов выложу где-то через неделю, когда доделаю.

---------- Сообщение добавлено в 19:28 ---------- Предыдущие сообщение было в 19:20 ----------

Вот есть крупным планом. Правда тут фото зелёной, но цвет выбирается при заказе.

[tnt23]

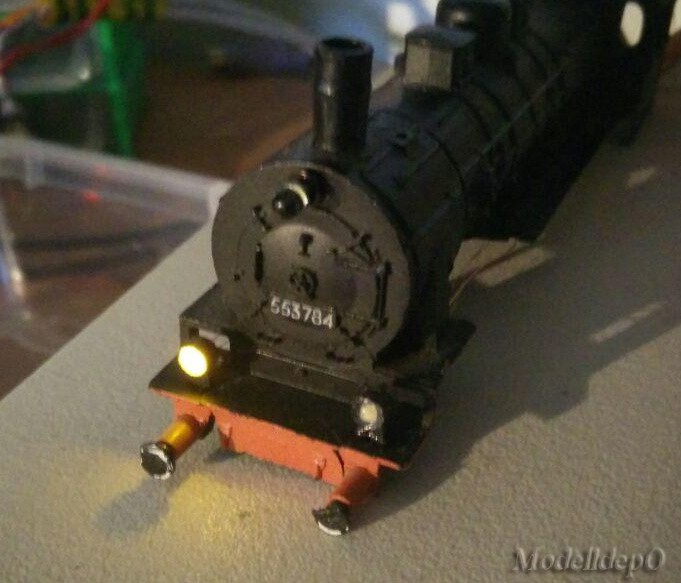

Вклеил фонари на место. Ток около 10мА, получился вполне теплый керосиновый свет:

[helg69]

А как именно у вас сделано подключение проводов к фонарям? Хотелось бы фото, если можно. А то мне моя версия совсем не нравится.[COLOR="Silver"]

[tnt23]

Сообщение от helg69

А как именно у вас сделано подключение проводов к фонарям? Хотелось бы фото, если можно. А то мне моя версия совсем не нравится.

Провода эмалированные, очень тонкие (0.2мм или меньше). Кончики зачищал, лудил и припаивал к светодиодам размера 0603. Из фонарей выковырял стекляшки, острой иглой выбрал пластик на глубину, достаточную для установки светодиодов. С обратной стороны фонарей сверлом 0.5мм аккуратно просверлил два отверстия на расстоянии 1.5мм друг от друга, в них продел припаянные к светодиодам провода.

Несколько мутноватых фото здесь: http://forum.modelldepo.ru/showpost....&postcount=159

Более подробно уже не снять, светодиоды с проводами вклеены в фонари.

[helg69]

Спасибо, но интересует как проложены провода от фонарей внутри корпуса паровоза.

[tnt23]

Пока особо никак, снизу прихвачены скотчем и клеевым пистолетом, дальше работы приостановились из-за идеи заменить часть редуктора и штатный мотор на моторчик от CDROM.

[helg69]

Понял. Попробую доработать свой вариант. Кстати, вот ссылка на польский вариант оцифровки BR 55. https://docplayer.pl/108980944-Przeb...ecki-2018.html На мой взгляд, у них очень хорошо получилось.

[helg69]

Добрый день, господа. Нет ли у кого-нибудь доступа к посту по вот этой ссылке https://forum.lokomotiv.ro/modules.p...ewtopic&t=6812 из этого видео? https://www.youtube.com/watch?v=5wg6...ature=emb_logo А то злые румыны мне уже третью регистрацию на своём сайте "обламывают".

[мистер И.К.С.]

Сообщение от helg69

Нет ли у кого-нибудь доступа к посту

видео выложено 8 лет назад, темы просто не существует уже лет пять. это же форум.

веб архив иногда помогает:

http://web.archive.org/web/201505132...ewtopic&t=6812

[helg69]

Мистер И.К.С. Огромное вам спасибо! И за информацию и за совет. Я ещё не во всех тонкостях этого дела разбираюсь.
