Декодеры в локомотивы - Страница 5

BR95009 · 19.11.2018, 00:06

kej,

Кто такая ГУАПА?

Я конечно извиняюсь, но такой перевод - ммм...

Вы с немецкого на русский переводили гуглом?

Смотрите, как у меня получается тем же гуглом:

Цитата:

Большинство DCC-локомотивов сегодня имеют интерфейс SUSI. За этими четырьмя незаметными буквами - мощный инструмент с множеством опций для оснащения локомотивных декодеров звуковыми и дополнительными функциями, что увеличивает удовольствие от игры. Относительно неизвестна технология интерфейса SUSI. Итак, давайте подробнее рассмотрим технический контекст и некоторые новые функции в этом случае на интерфейсе SUSI.

Цитата:

AküFi - широко распространенное явление в модельном мире железных дорог. Это, конечно, также потому, что редакционная команда MIBA уже 70 лет является чем-то вроде Grail Keeper аббревиатуры Fifing (AküFi). В нашем модельном космосе мы сталкиваемся с последствиями снова и снова, будь то DAISY, FRED, StEin или даже PFUSCH.
SUSI существует уже довольно долгое время, и это означает, что он предназначен для стандартного интерфейса Serial User Standard. Это, следовательно, последовательный интерфейс. SUSI в первую очередь предназначен для управления звуковыми модулями. SUSI происходит с того момента, когда мощные микроконтроллеры по-прежнему очень дороги, а устройства для хранения аудиофайлов по-прежнему огромны. Концепция на самом деле довольно проста: декодер локомотива передает часть данных, которые он получил от рельса, через сигнал DCC по двум линиям к внешнему компоненту. Внешнее устройство оснащено флэш-памятью и электроникой, чтобы воспроизводить звуки, запрошенные декодером, и воспроизводить их через громкоговоритель. Преимущества очевидны: там, где очень большой декодер со встроенным звуковым модулем больше не подходит, но, возможно, подходит для меньшего декодера и в другом месте локомотива звукового модуля. При ограниченной производительности оба компонента совместно используют работу: декодер не имеет ничего общего с воспроизведением звука, а звуковой компонент не должен беспокоиться о довольно сложном декодировании сигнала DCC. Кстати, конечный клиент может немного увеличить свои финансовые затраты для Soundlok: во-первых, декодер локомотива приобретается с интерфейсом SUSI, а затем с помощью звукового модуля SUSI.

BR95009 · 19.11.2018, 09:08

Тока вот где там сузи в местных декодерах?

Mishka iz Permi · 18.01.2019, 23:44

Какие декодеры нужны для локомотивов от Механо? Токосъем с колес идет напрямую в движок...
Хотелось бы оцифировать М62, Талис и АЙСТРИ (последние два - это ВСМпоезда)

Andrey_65 · 18.01.2019, 23:48

Цитата:

Сообщение от Mishka iz Permi

Какие декодеры нужны для локомотивов от Механо?

Да хоть 8-пиновый местный.

Mishka iz Permi · 18.01.2019, 23:57

Цитата:

Сообщение от Andrey_65

Да хоть 8-пиновый местный.

это которые с контактами? у моих Талиса и Айстри даже гнезд нету ... да еще свет отсутствует.

Andrey_65 · 19.01.2019, 00:57

Цитата:

Сообщение от Mishka iz Permi

это которые с контактами

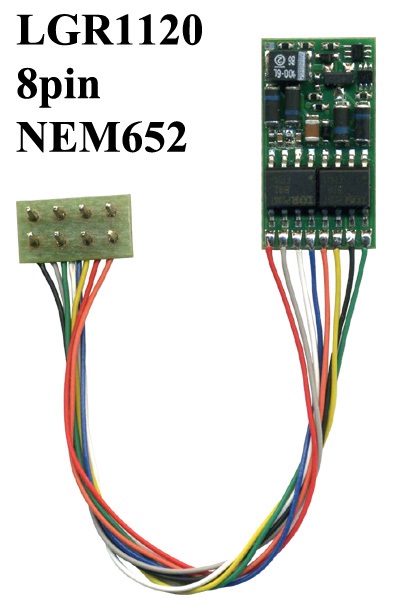

Это вот такой, к примеру

Отрезайте разъем и распаивайте напрямую. За одно можно с свет сделать.
Схема подключения в описании декодера должна быть.

Mishka iz Permi · 19.01.2019, 08:54

Цитата:

Сообщение от Andrey_65

Это вот такой, к примеру
Отрезайте разъем и распаивайте напрямую. За одно можно с свет сделать.
Схема подключения в описании декодера должна быть.

Гм... как вариант сделать гнездо (на которое декодер ставится) - вот где его взять? Схему подключения изучу...
По освещению в вагонах у Талиса и Айстри какие мысли?

Mishka iz Permi · 19.01.2019, 09:30

Для пробы решил купить декодер (для М62, который из журнала Железная дорога в миниатюре)

к сожалению не знаю есть ли гнездо внутри, т.к. корпус не снимал... может кто выложит внутренности?

Andrey_65 · 19.01.2019, 10:35

Цитата:

Сообщение от Mishka iz Permi

По освещению в вагонах у Талиса и Айстри какие мысли?

http://www.modelldepo.ru/dcc/index.p...rent_folder=43
http://www.modelldepo.ru/dcc/index.p...rent_folder=44

---------- Сообщение добавлено в 10:35 ---------- Предыдущие сообщение было в 10:30 ----------

Цитата:

Сообщение от Mishka iz Permi

- вот где его взять?

В "Чип-и-Дип" и ему подобных элементов
https://www.chipdip.ru/product/scsl-5
У журнального М62 разъема нет.

Alex_S · 19.01.2019, 10:39

Цитата:

Сообщение от Mishka iz Permi

как вариант сделать гнездо (на которое декодер ставится) - вот где его взять?

https://www.dccsupplies.com/item-p-1...-or-socket.htm

xu56857 · 19.01.2019, 11:11

Или вот: https://ru.aliexpress.com/item/HO-1-...00000000000000

Mishka iz Permi · 19.01.2019, 11:58

С Али проблемы... постоянно перезагрузка страницы (сижу на Опере) - вероятно сервер глючит или Опера косячит. В ЧипиДип можно заглянуть и по месту нахождения (живу в Перми) и порасспросить продавцов...
В общем спасибо всем откликнувшимся.

malevich · 19.01.2019, 12:21

Цитата:

Сообщение от Mishka iz Permi

С Али проблемы...

Цитата:

Сообщение от Mishka iz Permi

сервер глючит или Опера косячит

Эти проблемы надо устранить!
Дело в том, что платы, ссылку на которые вам дал коллега xu56857, являются самым бюджетным готовым решением для оцифровки локомотива из журнала. Лично я не проверял, но точно знаю, что проверял malder61.
Сначала устанавливаете в локомотив эту плату. Локомотив приобретает возможность установки декодера. Т.е. при желании (необходимости) вынимаете из разъёма заглушку и вставляете восьмипиновый разъём декодера.
Вроде даже китайцы дают 2 платы в посылке за эти деньги (описание не поместилось в скриншот):

Garri · 19.01.2019, 13:50

Цитата:

Сообщение от Mishka iz Permi

Для пробы решил купить декодер (для М62, который из журнала Железная дорога в миниатюре)
http://www.modelldepo.ru/images/bachmann/36-553.jpg
к сожалению не знаю есть ли гнездо внутри, т.к. корпус не снимал... может кто выложит внутренности?

Посмотри ссылку http://forum.modelldepo.ru/showthread.php?t=7136
пост 20, там фотографии с оцифровкой BR-120 Пико. Вообще паял на все свои локи разъем вот ссылка http://tec.org.ru/board/pbd_08/39-1-0-937
используя провода от старых мышек.

Andrey_65 · 19.01.2019, 14:13

Цитата:

Сообщение от Mishka iz Permi

может кто выложит внутренности

http://forum.modelldepo.ru/attachmen...7&d=1458492473
http://forum.modelldepo.ru/showthread.php?t=17930

Mishka iz Permi · 19.01.2019, 14:45

Спасибо Андрей. Похоже что придется снимать корпус, и внимательно изучить содержимое внутри.
Уже заказал на Али вышеупомянутую плату (с гнездом под 8-ми пиновый декодер, сам декодер подобрал на сайте интернет-магазина Моделлдепо)
а кстати, у китайского продавца (упомянутый на Али) распродажа...

Mishka iz Permi · 31.01.2019, 13:15

Приехал декодер от магазина modeldepo (выше картинку выкладывал). Пока жду плату из Китая (пересекла границу - по треку узнал)

Mishka iz Permi · 11.02.2019, 20:19

получил две платы. похоже что без схемы куда какой провод паять. Пока скопировал картинку с Али... с английским не очень - гугль переводчик не помощник.
Также появились проблемы в пайке проводов... как я понял: здесь нужен другой паяльник (с тонким нагревательным элементом) и припой (специальный или какой другой). Наверное придется покупать новый паяльник или попросить опытного электронщика...

MW · 11.02.2019, 21:26

как-то так

Нажмите на изображение для увеличения
Название: HTB1jx.3dQKWBuNjy1zjq6AOypXaD.jpg
Просмотров: 821
Размер: 205.0 Кб
ID: 167450

Yuriy · 19.02.2019, 11:57

Цитата:

Сообщение от Mishka iz Permi

Наверное придется покупать новый паяльник

Купите себе там же паяльник с набором с доставкой из РФ и будет вам счастье надолго !

))

Я себе взял такой же, что бы быть мобильным и не таскать на себе паяльную станцию - так что вещь проверенная и работает вполне хорошо.

laba · 19.02.2019, 13:40

Цитата:

Сообщение от Yuriy

Купите себе там же паяльник с набором

оффтопик

---------- Сообщение добавлено в 13:40 ---------- Предыдущие сообщение было в 13:35 ----------

Цитата:

Сообщение от BR95009

Вы с немецкого на русский переводили гуглом?

Смотрите, как у меня получается тем же гуглом:

оффтопик

Yuriy · 19.02.2019, 13:56

Цитата:

Сообщение от laba

Юрий, там реально 60 ватт или как обычно обманывают?

Температуру не мерял, стоит что то типа около 320 - мне так нравится.

По поводу количества "ватт" ничего сказать не могу, а по поводу паяльника скажу так - он по сравнению с паяльной станцией один в один меня устраивает, т.е. вполне комфортно работать. Там кажется есть еще аналогичные на 40 и 80 вт - я же взял золотую середину, что бы и к декодеру провода подпаять и если понадобится то и более толстый провода, например 0,75 мм2 пропаивает спокойно.

Хотя конечно 40-ваттный made in USSR с черной эбонитовой рукояткой конечно зверь по сравнению с ним.

Mishka iz Permi · 26.03.2019, 21:32

спасибо. Вроде в ЧипиДипе (интернет-магазин и сеть магазинов электронных компонентов) есть ... посмотрю там.

мистер И.К.С. · 26.03.2019, 21:43

Цитата:

Сообщение от Mishka iz Permi

спасибо. Вроде в ЧипиДипе

Миша у тебя в двух кварталах магазин Радиодетали на Петропавловской 15.
там паяльники от 260 рублей 18Вт
https://www.radiodetali.perm.ru/gene...&kId=291&gr=83

yuri60 · 24.01.2020, 20:34

Специалисты подскажите...
Это плата которая стоит в BR242 ,тепловоз а ля Людмила.

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 180
Размер: 144.4 Кб
ID: 178059

Для чего предназначены отмеченные контакты ? Стоит перемычка ,которую можно переставить ... Зачем ? Что при этом будет ?
